作为反击破的核心破碎部件，转子一旦断裂便意味着生产的暂停，停工带来的损失是大家都不愿看到的。那这种情况下有没有什么应急措施，以解“燃眉之急”呢？
别急，下面这位用户的经验分享就可以作为一种处理方法！
该用户所在企业骨料线的二破使用了反击破PF-1620进行破碎作业，使用4年来设备一直运转正常，后例行停机检查，发现反击破转子1处裂透，采取应急措施进行了处理，使生产得以顺利进行。

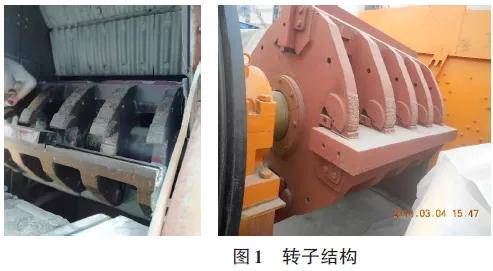

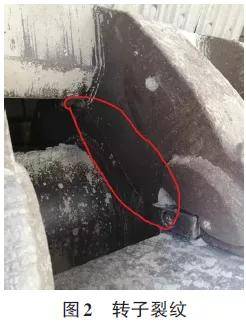

反击破转子结构见图1，转子断裂见图2。
转子是钢板焊接结构，材质ZG20SiMn。转子筋板裂透，筋板两侧均有对称性裂纹。分析认为，转子断裂原因：
（1）断裂筋板厚度150mm，筋板内部存在制造缺陷；
（2）筋板在裂纹两端的某一端存在应力集中；
（3）每块板锤由3个筋板下面的斜度紧固板固定，3个紧固板可能存在螺栓紧固力不一致导致筋板受力不一致，某一个紧固板受力过大造成筋板断裂。
由于没有转子备件且未到计划检修时间，加上生产任务重，只能采取应急措施处理：

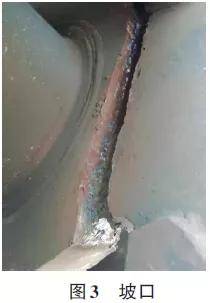

（1）裂纹两侧用碳弧气刨开50mm宽、50mm深的坡口（见图3），坡口用磨光机修磨；
（2）裂纹用二保焊焊接，选用ER50-6焊丝；

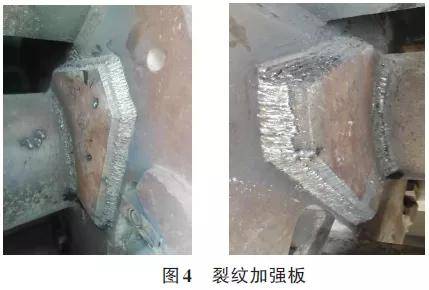

（3）断裂筋板及筋板对称位置的筋板两侧焊接相同的加强板（见图4），加强板材质Q345B，加强板用二保焊丝ER50-6焊接。焊接时考虑了转子平衡问题，裂纹处理后开机振动在正常范围，没做平衡即投入使用。
经了解，反击破转子断裂处理后，使用近半年来检查设备正常，产量没受影响，从设备运转可靠性并结合生产实际情况考虑大修时更换转子。这说明上述应急处理是可行的，如您在生产中遇到此类问题，无备件又急需生产不妨一试。
参考信息：张翠等，反击破转子断裂的应急处理；编辑整理：矿机优选（转载请注明）
免责声明：矿库网文章内容来源于网络，为了传递信息，我们转载部分内容，尊重原作者的版权。所有转载文章仅用于学习和交流之目的，并非商业用途。如有侵权，请及时联系我们删除。感谢您的理解与支持。
